Kontaktni okvir CPU za procesorje Intel 13. in 14. generacije, Thermal Grizzly

Termični kontaktni okvir procesorja Grizzly za Intel LGA1700

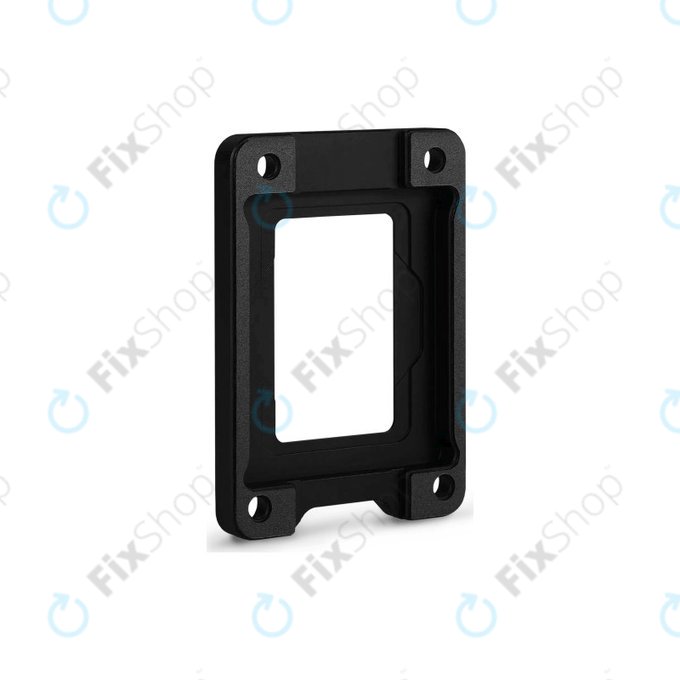

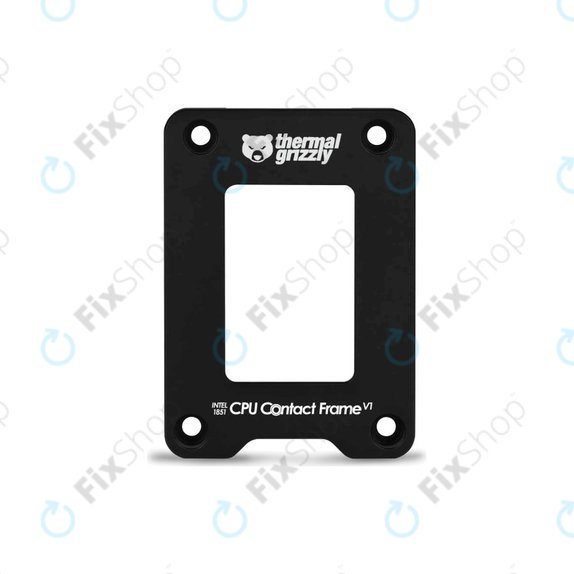

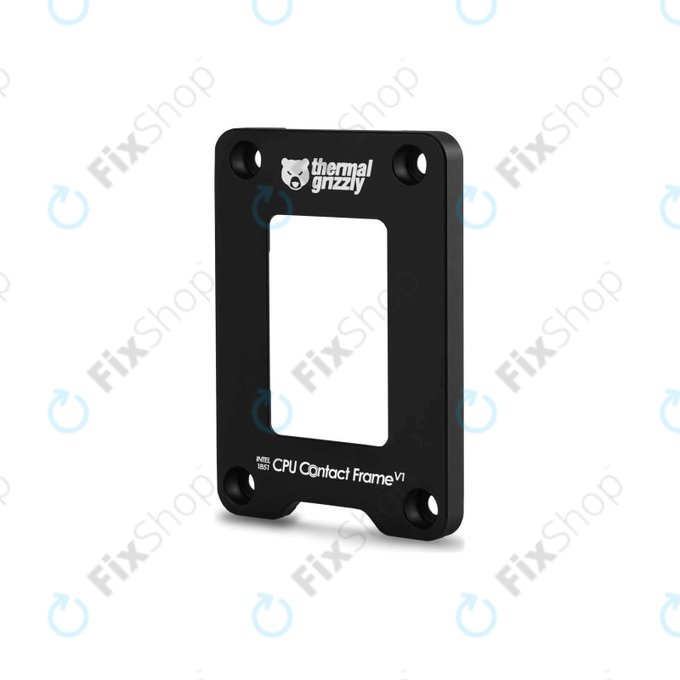

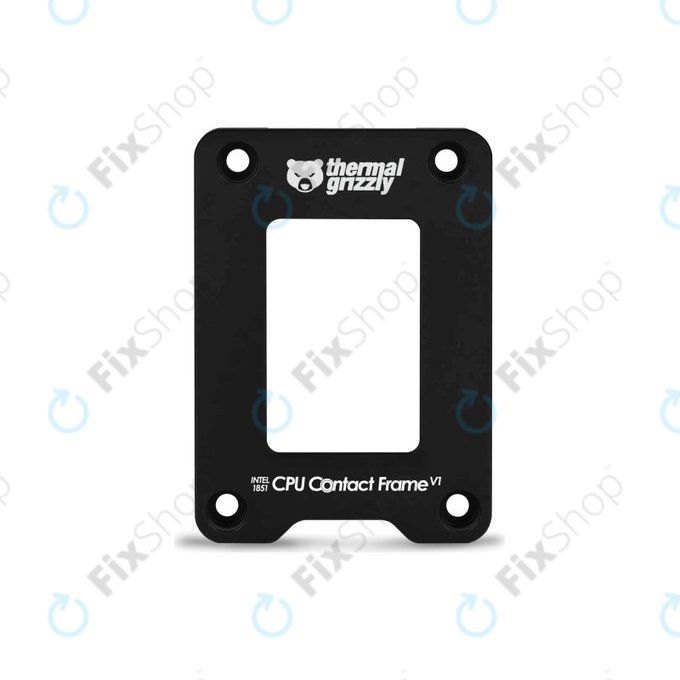

Thermal Grizzly, kontaktni okvir za procesorje Intel 13. in 14. generacije, je natančen montažni okvir za matične plošče Intel LGA1700. Nadomešča standardni integrirani mehanizem za nalaganje (ILM) in prerazporeja montažni pritisk, da zmanjša konkavno upogibanje razpršilnika toplote procesorja, s čimer izboljša kontaktno površino med procesorjem in hladilnikom.

• Zasnovan za procesorje Intel LGA1700, vključno s procesorji 13. in 14. generacije
• Optimizira kontaktni pritisk na procesor
• Pomaga izboljšati stik hladilnika z razpršilnikom toplote procesorja
• Lahko zniža temperaturo procesorja, odvisno od kombinacije procesorja in hladilnika
• Konstrukcija iz anodiziranega aluminija
• Spremenjena notranja kontura poenostavlja namestitev v primerjavi s prejšnjo zasnovo okvirja

Standardni LGA1700 ILM pritiska okoli osrednjega dela podolgovatega ohišja procesorja. V nekaterih pogojih lahko to prispeva k konkavni obliki razpršilnika toplote, zaradi česar je stik hladilnika v bližini vroče točke procesorja manj učinkovit. Kontaktni okvir je zasnovan tako, da to preprečuje s spreminjanjem načina porazdelitve sile pri pritrditvi.

Pregled namestitve:

1. Odstranite hladilnik procesorja in očistite razpršilnik toplote procesorja.
2. Po navodilih Thermal Grizzly odstranite standardni ILM matične plošče.
3. Kontaktni okvir namestite v pravilno orientacijo in preverite, ali ga ne motijo ​​komponente matične plošče.

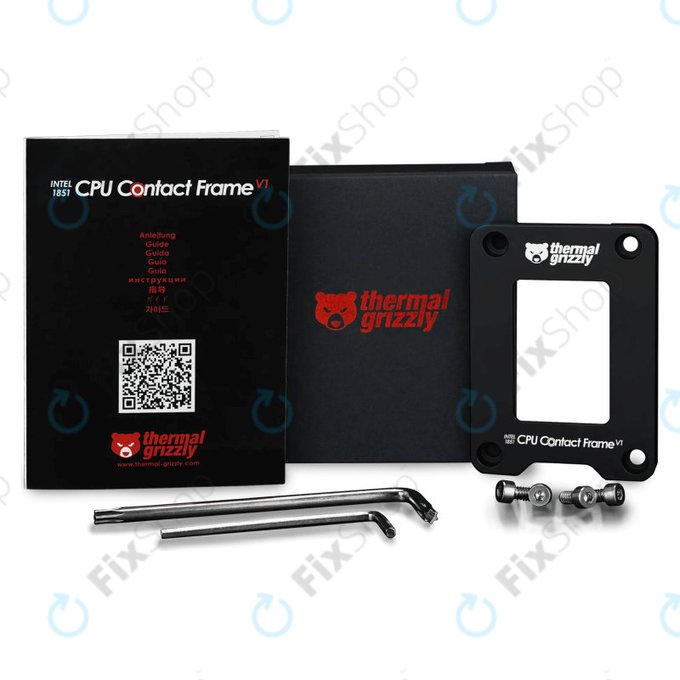

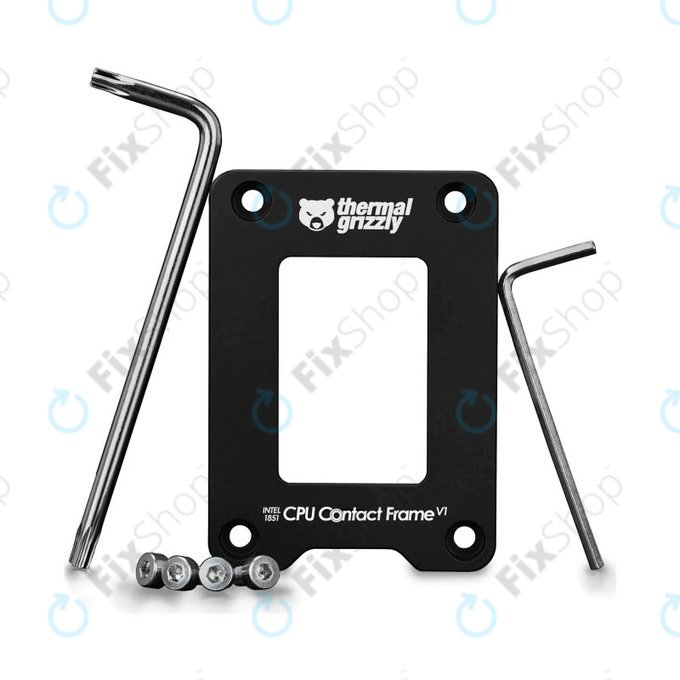

4. Okvir pritrdite s priloženimi vijaki in orodjem.
5. Namestite termični vmesni material in enakomerno namestite hladilnik procesorja.

Pomembno: Odstranitev originalnega ILM-ja lahko razveljavi garancijo proizvajalca matične plošče. Pazljivo preverite postavitev matične plošče, zlasti na kompaktnih ploščah Mini-ITX, in sledite navodilom za namestitev Thermal Grizzly.
