Zamenjava LCD zaslona na iPhone 11

Preden začnete, je treba iPhone izprazniti pod 25%, ker se napolnjena Li-ion baterija lahko vname ali eksplodira, če jo nenamerno prerežete.

• Izklopite iPhone

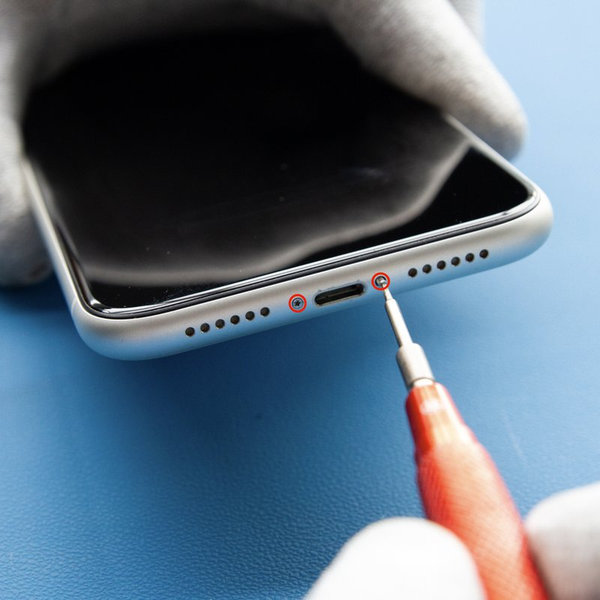

• Odvijte dva 6,7 ​​mm dolga pentalob vijaka na spodnjem robu iPhona z uporabo pentalobe izvijača (Ph0001.2).

Če odprete iPhone, boste zlomili njegovo vodoodporno tesnilo, zato si pred začetkom tega koraka pripravite nadomestno tesnilo. Brez novega tesnila vaš iPhone ne bo vodotesen.

Ogrevanje spodnjega roba iPhona pomaga zmehčati zaščito zaslona in olajša odpiranje.

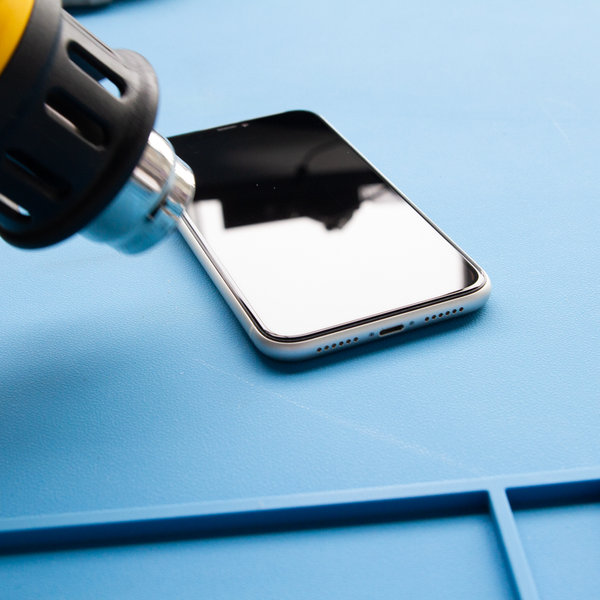

• S sušilcem za lase ali toplotno pištolo segrevajte spodnji rob iPhona približno 3 minute, da doseže približno 80 °C.
• Ne dajajte iPhone v mikrovalovno pečico !!!

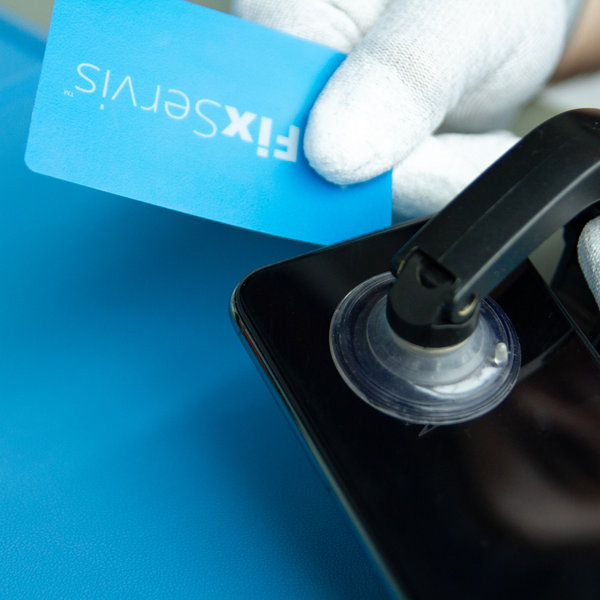

• Postavite priseske blizu spodnjega roba iPhona, enega spredaj in drugega zadaj, in ga nežno potisnite na svoje mesto.
• Varno držite svoj iPhone in z nežnimi priseski ločite zaslon od hrbtne strani telefona.

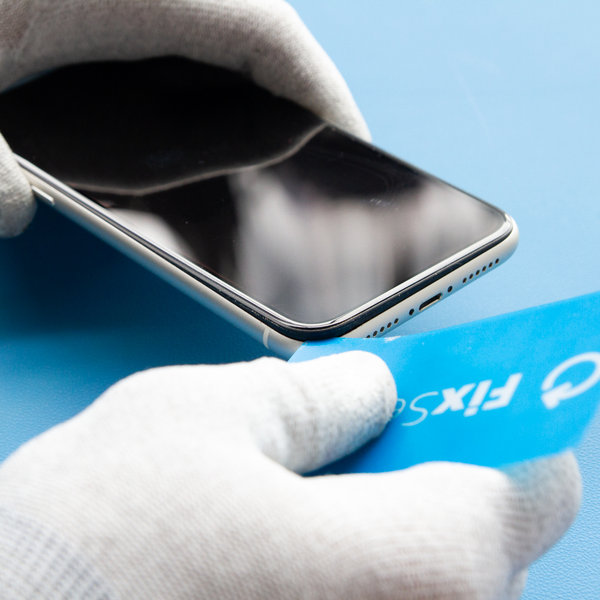

• Po ločitvi zaslona pribl. 3 mm od zadnje strani vstavite kartico Fixservis v režo.

Lepilo, ki drži zaslon na mestu, je zelo močno, zato ustvarjanje te začetne vrzeli zahteva precejšnjo silo. Če imate težave, ponovno segrejte spodnji rob in večkrat nežno potisnite zaslon gor in dol, da oslabite lepilo, dokler ne ustvarite vrzeli za vstavljanje kartice Fixservis.

• Kartico Fixservis potisnite okoli spodnjega levega kota in po levem robu navzgor, da sprostite lepilo, ki drži zaslon.
• Enako ponovite okoli spodnjega desnega kota in navzgor po desnem robu.

Kartice ne vstavljajte pregloboko, da ne poškodujete notranjih komponent iPhone.

• Ko uspešno odstranite lepilo z robov, odstranite priseske.
• Odprite iPhone tako, da obrnete zaslon v levo kot knjigo.
• Priporočamo, da zaslon podpirate, da ne boste odtrgali ploščatega kabla, ki drži zaslon s sistemske plošče.

Za zdaj ne poskušajte popolnoma odklopiti zaslona, ​​saj ga nekaj lomljivih ploščatih kablov še vedno povezuje z matično ploščo iPhona.

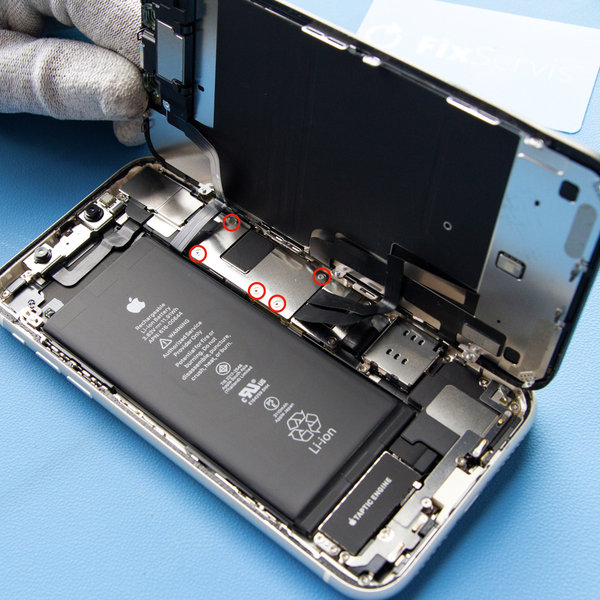

• Odstranite pet vijakov dolžine 1,3 mm z izvijačem Pentalobe (Y), ki pritrjujejo pokrov logične plošče, in jih hkrati odstranite.

Med popravilom sledite vsakemu vijaku, da se prepričate, da se vrne točno tam, od koder je prišel, da preprečite poškodbe vašega iPhone-a.

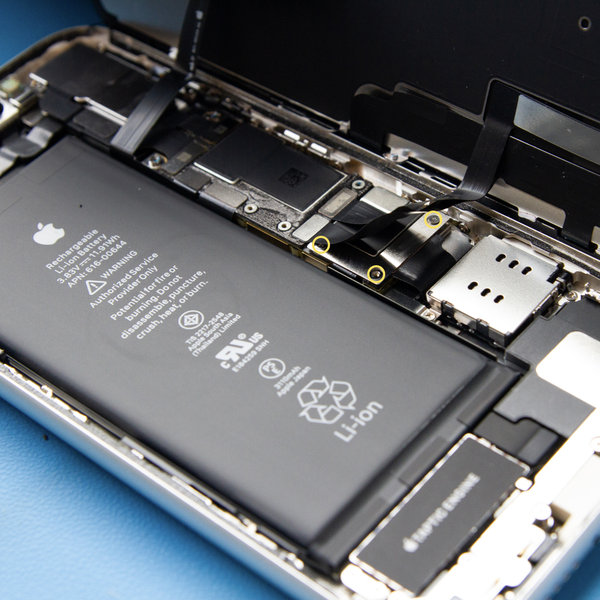

• Odstranite tri 1,1 mm dolge vijake s pentalobe izvijačem (Y), s katerimi je pritrjen pokrov priključka baterije, in jih hkrati odstranite.

Med popravilom sledite vsakemu vijaku, da se prepričate, da se vrne točno tam, od koder je prišel, da preprečite poškodbe vašega iPhone-a.

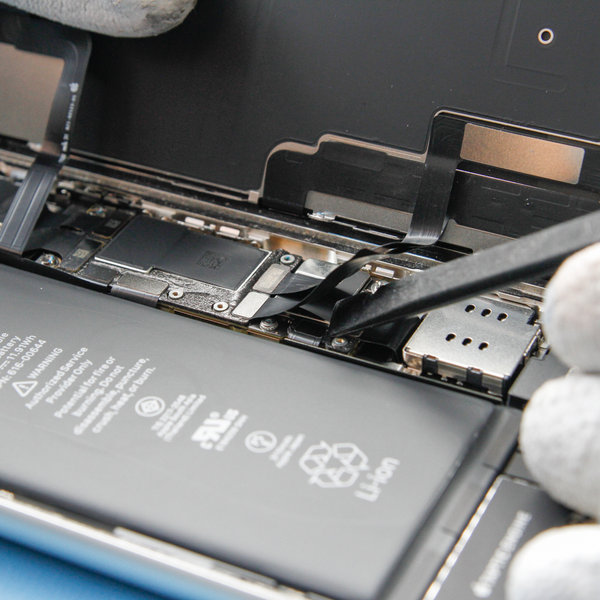

• S konico Spudgerja odklopite konektor baterije na sistemski plošči s sistemske plošče.
• Konektor rahlo upognite stran od sistemske plošče, da preprečite nenamerni stik z vtičnico in napajanjem telefona med popravilom.

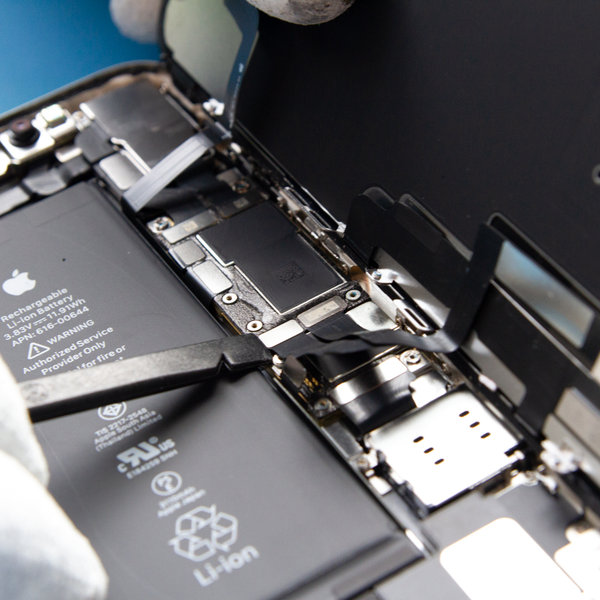

• Odklopite ploščo OLED in priključek kabla digitalizatorja s pomočjo Spudgerja.

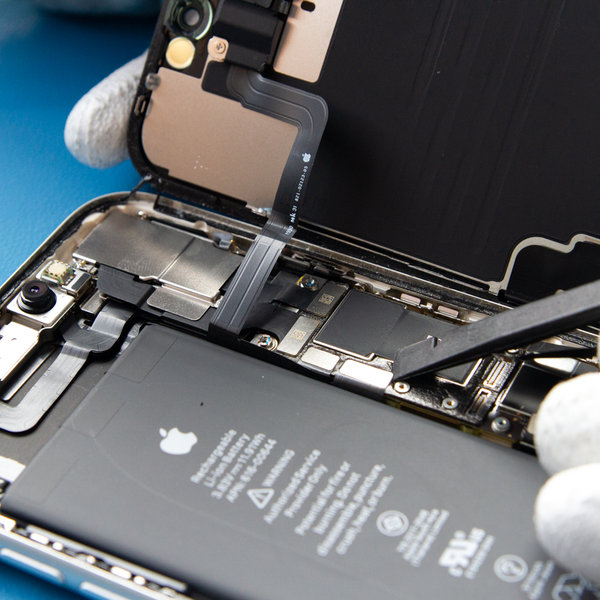

• Odklopite priključek flex kabla sprednjega senzorja s pomočjo Spudgerja.
• Nato odstranite zaslon

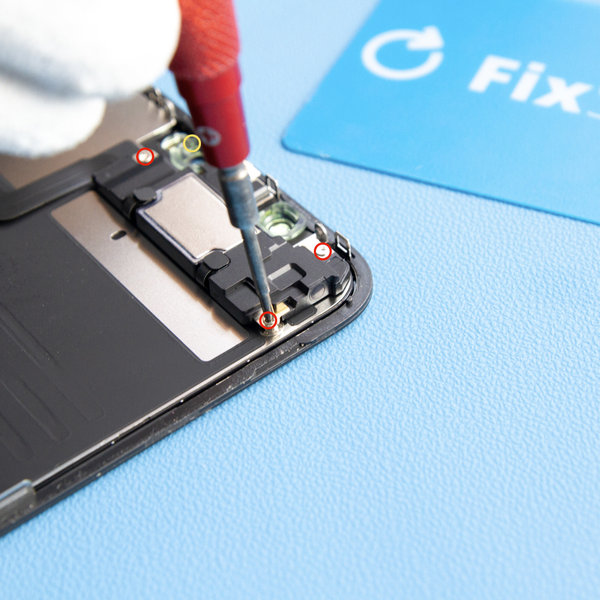

• Odstranite štiri vijake, s katerimi je pritrjen sklop zvočnika in senzorja:

- Trije vijaki 1,6 mm

- En vijak Y000 1,3 mm

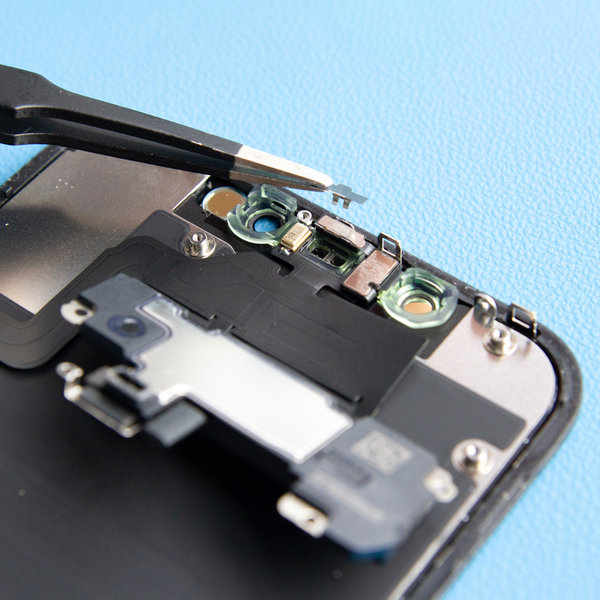

• S pinceto odstranite majhno držalo neposredno s senzorja.
• Nato odklopite konektor senzorja.

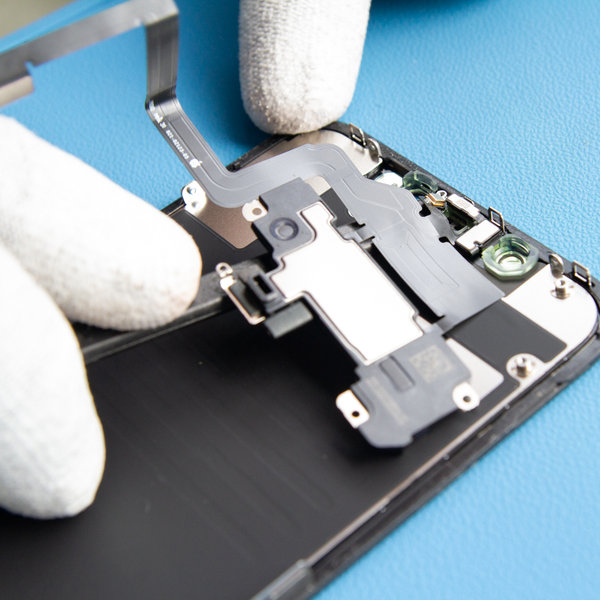

• S Spudgerjem nežno odlepite sklop zvočnikov.

Sklop zvočnikov je pritrjen z zelo tankimi upogljivimi kabli. Pazite, da ne napnete ali poškodujete kablov.

• Namestite sklop zvočnik + sprednji senzor na nov zaslon LCD.

Za ponovno namestitev sledite tem navodilom v obratnem vrstnem redu.
