Zamenjava LCD zaslona na iPhone 11 Pro

Dodano na 12.12.2023

Tehnične težave

Srednje težko

Trajanje postopka

90 minut

Število korakov v vadnici

16

V primeru, da je vaš zaslon iPhone 11 Pro počen, se ne odziva na dotik ali ne prikazuje slike, ko je telefon vklopljen, lahko s tem priročnikom sami zamenjate zaslon.

Kombinirani senzorski sklop zvočnik + slušalke, pritrjen na zadnjo stran zaslona, ​​je tovarniško seznanjen z vašim posameznim iPhoneom, zato ga morate prenesti s starega zaslona na novega vsakič, ko zamenjate zaslon. Vsebuje flood iluminator, ki je del biometričnega varnostnega elementa Face ID. Če je Face ID poškodovan ali zamenjan, bo prenehal delovati, zato pazite, da med tem postopkom ne poškodujete katere od teh komponent. V primeru poškodbe lahko Apple ID obnovi samo Apple ali pooblaščeni Apple tehnik.

Opomba: True Tone je po zamenjavi zaslona onemogočen, tudi če uporabljate izvirni zaslon Apple. Poleg tega lahko vaš iPhone začasno prikaže opozorilo "pristen".

Korak 1

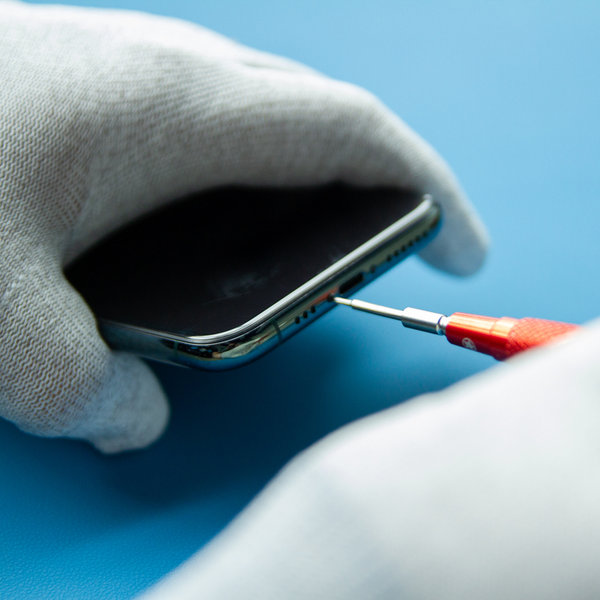

Odstranjevanje pentalobe vijakov

Odstranjevanje pentalobe vijakov

Preden začnete, je treba iPhone izprazniti pod 25%, ker se napolnjena Li-ion baterija lahko vname ali eksplodira, če jo nenamerno prerežete.

  • Izklopite iPhone
  • Odvijte dva 6,7 ​​mm dolga pentalob vijaka na spodnjem robu iPhona z uporabo pentalobe izvijača (Ph0001.2).

Če odprete iPhone, boste zlomili njegovo vodoodporno tesnilo, zato si pred začetkom tega koraka pripravite nadomestno tesnilo. Brez novega tesnila vaš iPhone ne bo vodotesen.

Korak 2
Vse razpoke je treba prekriti s trakom

Vse razpoke je treba prekriti s trakom
  • Pakirni trak nalepite na zaslon iPhona, dokler ni pokrit celoten zaslon.
  • To preprečuje, da bi se drobci stekla zataknili, in zagotavlja strukturno celovitost pri dvigovanju zaslona.

Nosite zaščitna očala, da zaščitite oči pred kakršnim koli steklom, ki se bo med popravilom treselo.

Korak 3

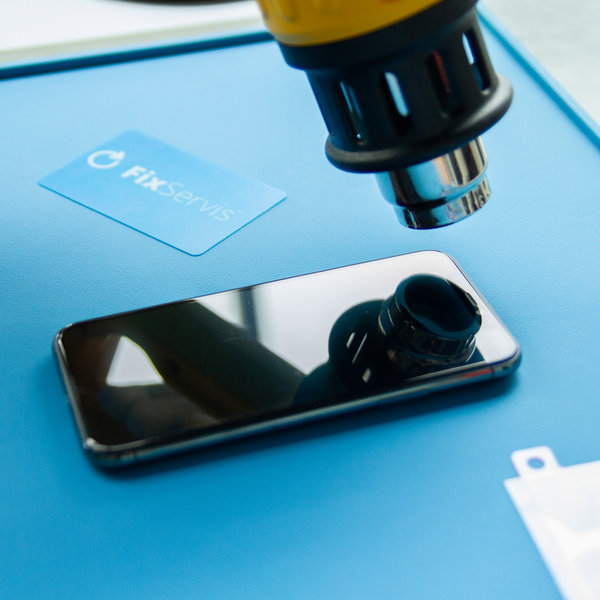

Otvoritev 1

Otvoritev 1

Ogrevanje spodnjega roba iPhona pomaga zmehčati zaščito zaslona in olajša odpiranje.

  • S sušilcem za lase ali toplotno pištolo segrevajte spodnji rob iPhona približno 3 minute, da doseže približno 80 °C.
  • Ne dajajte iPhone v mikrovalovno pečico !!!

Korak 4

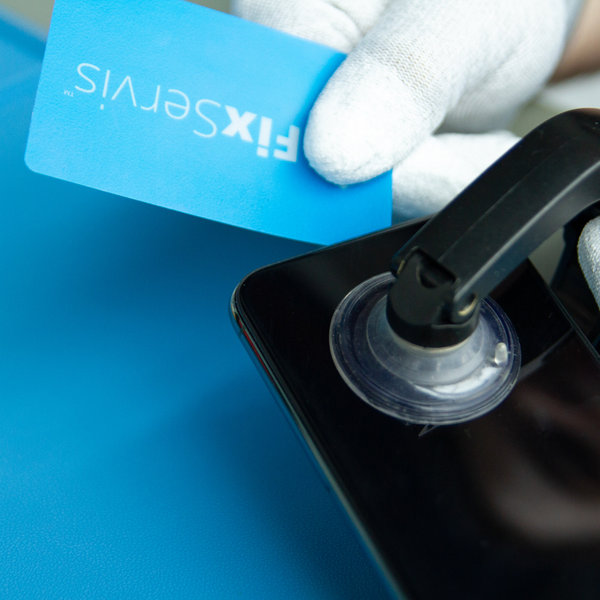

Otvoritev 2

Otvoritev 2
  • Postavite priseske blizu spodnjega roba iPhona, enega spredaj in drugega zadaj, in ga nežno potisnite na svoje mesto.
  • Varno držite svoj iPhone in z nežnimi priseski ločite zaslon od hrbtne strani telefona.
  • Po ločitvi zaslona pribl. 3 mm od zadnje strani vstavite kartico Fixservis v režo.

Lepilo, ki drži zaslon na mestu, je zelo močno, zato ustvarjanje te začetne vrzeli zahteva precejšnjo silo. Če imate težave, ponovno segrejte spodnji rob in večkrat nežno potisnite zaslon gor in dol, da oslabite lepilo, dokler ne ustvarite vrzeli za vstavljanje kartice Fixservis.

Korak 5
Otvoritev 3

  • Kartico Fixservis potisnite okoli spodnjega levega kota in po levem robu navzgor, da sprostite lepilo, ki drži zaslon.
  • Enako ponovite okrog desnega prostega kota in navzgor po desnem robu.

Kartice ne vstavljajte pregloboko, da ne poškodujete notranjih komponent iPhone.

Korak 6

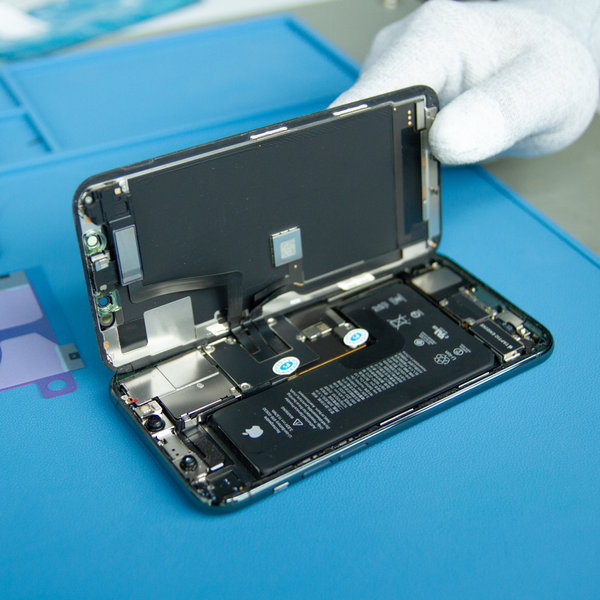

Otvoritev 4

Otvoritev 4
  • Priseske lahko odstranite, ko uspešno odstranite lepilo z robov.
  • Odprite iPhone tako, da obrnete zaslon v levo.
  • Priporočamo, da zaslon podpirate, da ne boste odtrgali ploščatega kabla, ki drži zaslon s sistemske plošče.

Za zdaj ne poskušajte popolnoma odklopiti zaslona, ​​saj ga nekaj lomljivih ploščatih kablov še vedno povezuje z logično ploščo iPhona.

Korak 7

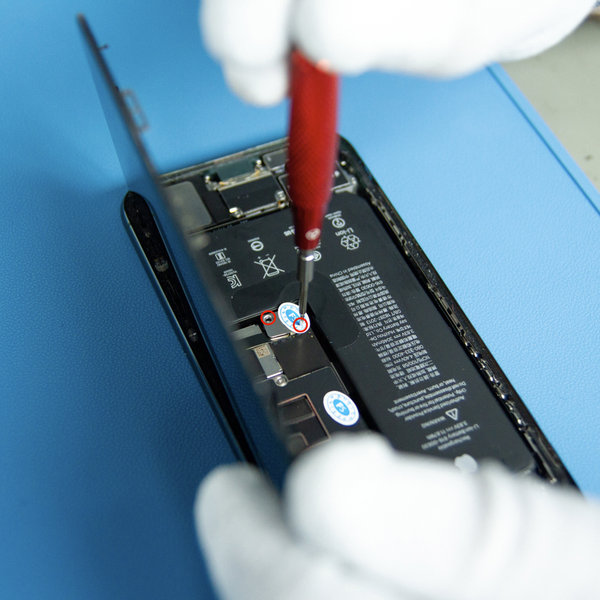

Odvijte pokrov priključka baterije

Odvijte pokrov priključka baterije
  • Odvijte dva 1,3 mm dolga vijaka, s katerima je pritrjen nosilec pokrova baterije, in ga hkrati odstranite.

Med popravilom sledite vsakemu vijaku, da se prepričate, da se vrne točno tam, od koder je prišel, da preprečite poškodbe vašega iPhone-a.

Korak 8

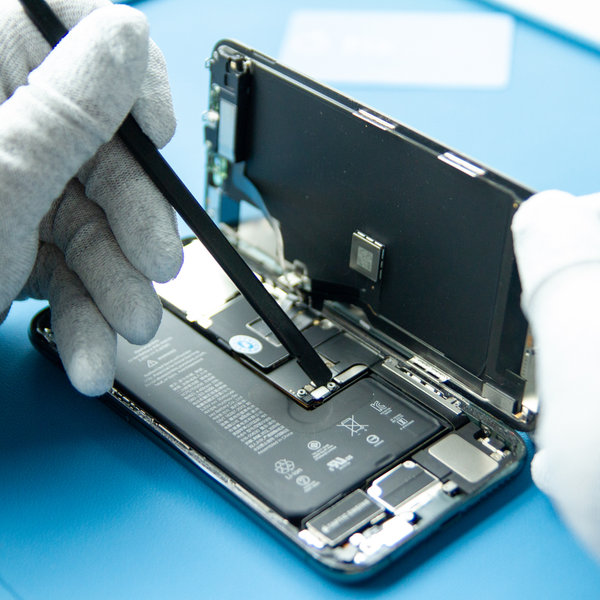

Odklop akumulatorja

Odklop akumulatorja
  • S konico Spudgerja odklopite konektor baterije na sistemski plošči s sistemske plošče.

Poskusite, da ne poškodujete črnega silikonskega tesnila, ki obdaja to in druge povezave plošče. Ta tesnila zagotavljajo izjemno zaščito pred vdorom vode in prahu.

  • Konektor rahlo upognite stran od sistemske plošče, da preprečite nenamerni stik z vtičnico in napajanjem telefona med popravilom.

Korak 9

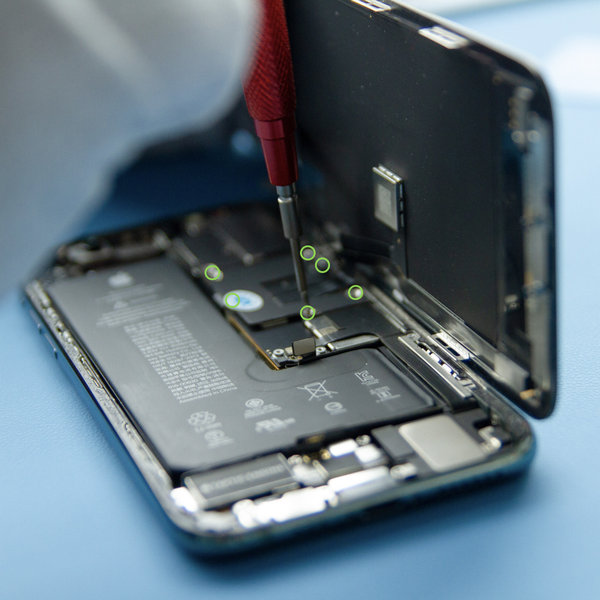

Odstranjevanje pokrova sistemske plošče

Odstranjevanje pokrova sistemske plošče
  • Z izvijačem Pentalobe odvijte šest 1,3 mm vijakov, s katerimi je pritrjen nosilec pokrova logične plošče, in ga nato odstranite.

Korak 10

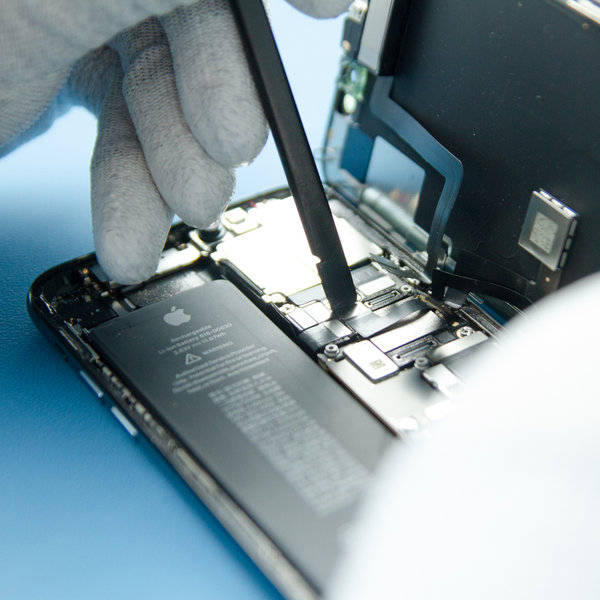

Odklopite sprednji senzor OLED + in zaslon digitalizatorja

Odklopite sprednji senzor OLED + in zaslon digitalizatorja
  • Odklopite priključek kabla plošče OLED, sprednji senzor in digitalizator s pomočjo Spudgerja.

Korak 11

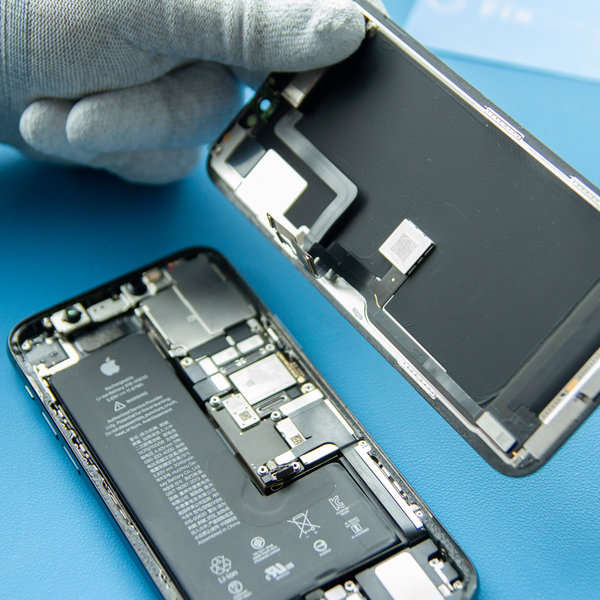

Odstranite sklop zaslona

Odstranite sklop zaslona
  • Odstranite zaslon s sistemske plošče.

Korak 12

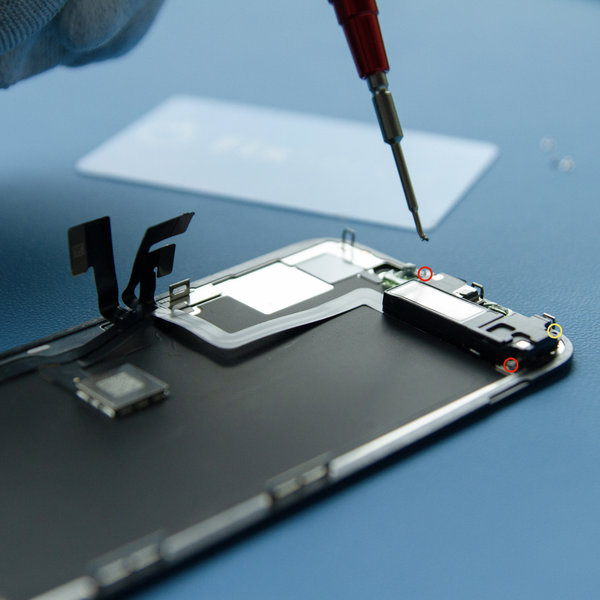

Odvijte sprednji sklop

Odvijte sprednji sklop

  • Z izvijačem Pentalobe odstranite tri vijake, s katerimi je sklop zvočnik/senzor pritrjen na zadnjo stran zaslona:

- dva dolžine 1,3 mm.

- en dolg 1,9 mm.

Korak 13

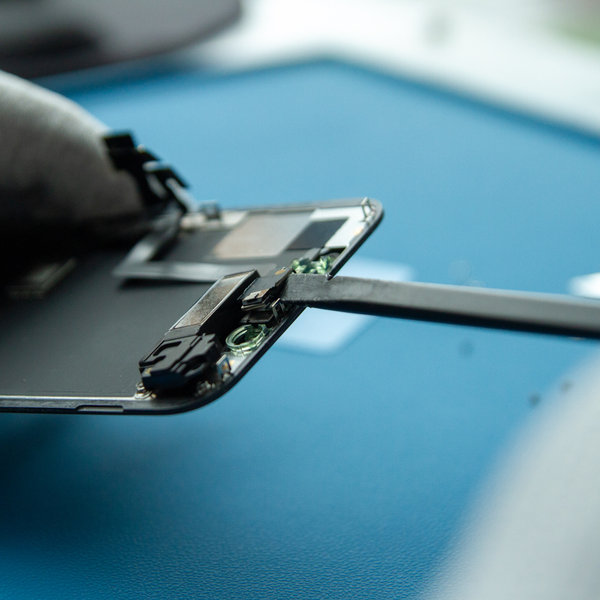

Obrnite sklop zvočnikov

Obrnite sklop zvočnikov
  • Zvočnik slušalk je rahlo zataknjen na mestu.
  • S konico Spudgerja nežno dvignite zgornji rob zvočnika.
  • Obrnite sklop zvočnikov navzdol - navzdol in z vrha zaslona.

Zvočnik ostane pritrjen z zelo tankim ploščatim kablom. Pazite, da kabla ne napnete ali poškodujete.

Korak 14

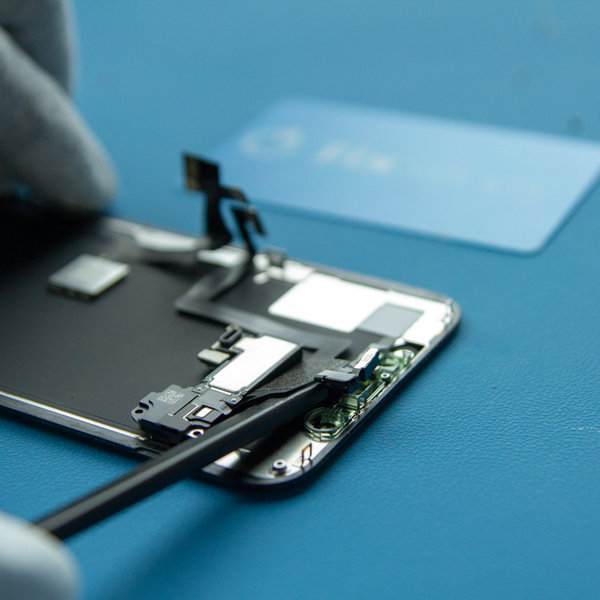

Ločite svetlobni senzor

Ločite svetlobni senzor
  • Uporabite Spudger, da ločite svetlobni senzor in ga odstranite iz zareze na zaslonu.

Korak 15

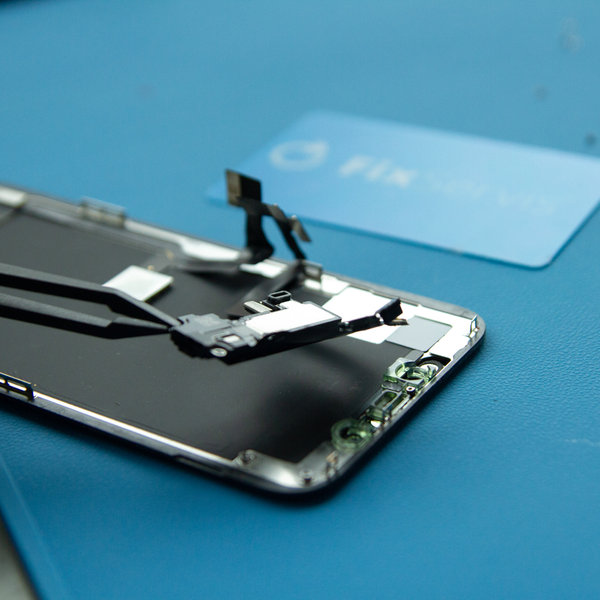

Odstranite sklop zvočnik + sprednji senzor

Odstranite sklop zvočnik + sprednji senzor

  • Odstranite sklop zvočnika slušalk in sprednjega senzorja.

Korak 16

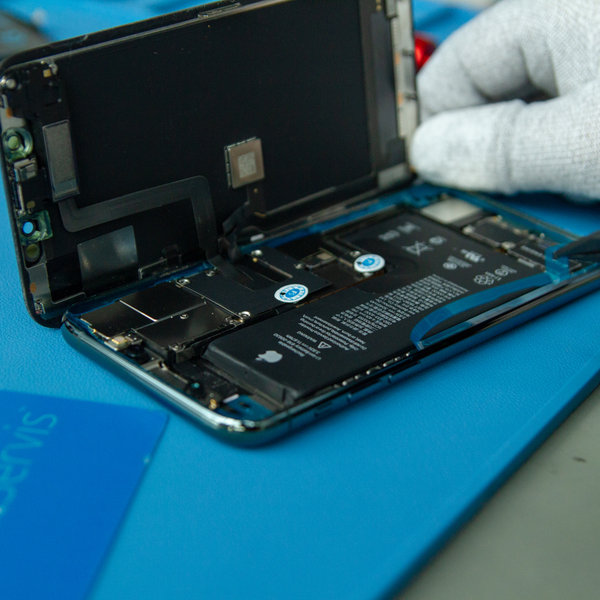

Namestite nov LCD zaslon

Namestite nov LCD zaslon
  • Namestite sklop zvočnik + sprednji senzor na nov zaslon LCD.

Za ponovno namestitev sledite tem navodilom v obratnem vrstnem redu.
