Zamenjava LCD zaslona na iPhone 12

Preden začnete, je treba iPhone izprazniti pod 25%, ker se napolnjena Li-ion baterija lahko vname ali eksplodira, če jo nenamerno prerežete.

• Izklopite iPhone

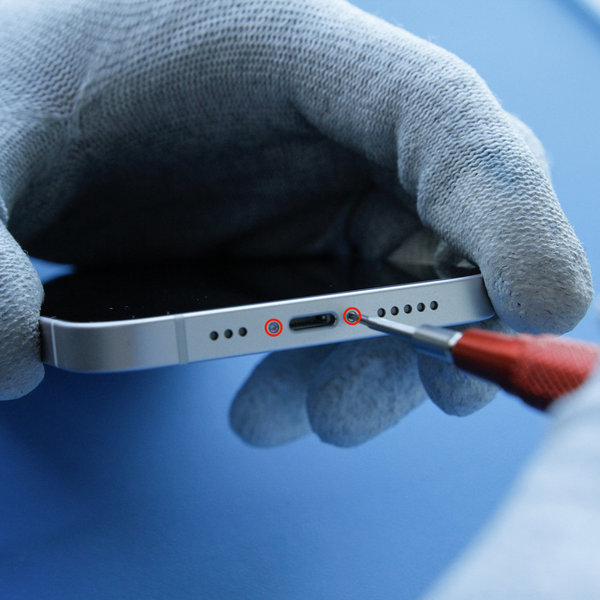

• Odvijte dva 6,75 mm dolga pentalob vijaka na spodnjem robu iPhona z uporabo pentalobe izvijača (Ph0001.2).

Če odprete iPhone, boste zlomili njegovo vodoodporno tesnilo, zato si pred začetkom tega koraka pripravite nadomestno tesnilo. Brez novega tesnila vaš iPhone ne bo vodotesen.

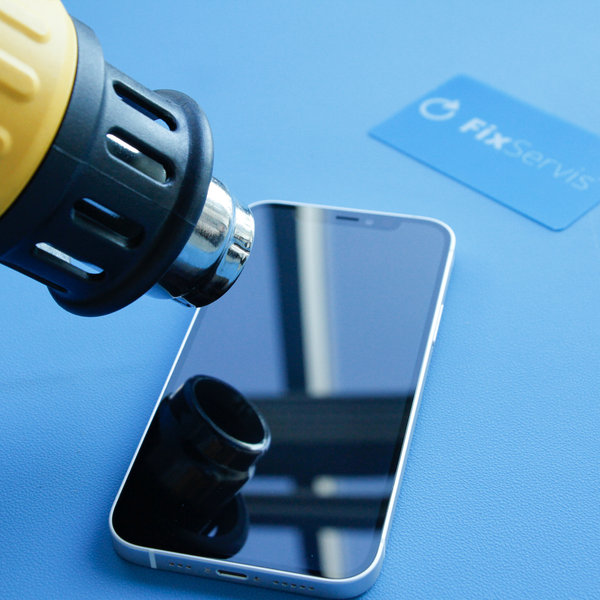

Ogrevanje spodnjega roba iPhona pomaga zmehčati zaščito zaslona in olajša odpiranje.

• S sušilcem za lase ali toplotno pištolo segrevajte spodnji rob iPhona približno 3 minute, da segreje na približno 80 °C.
• Ne dajajte iPhone v mikrovalovno pečico !!!

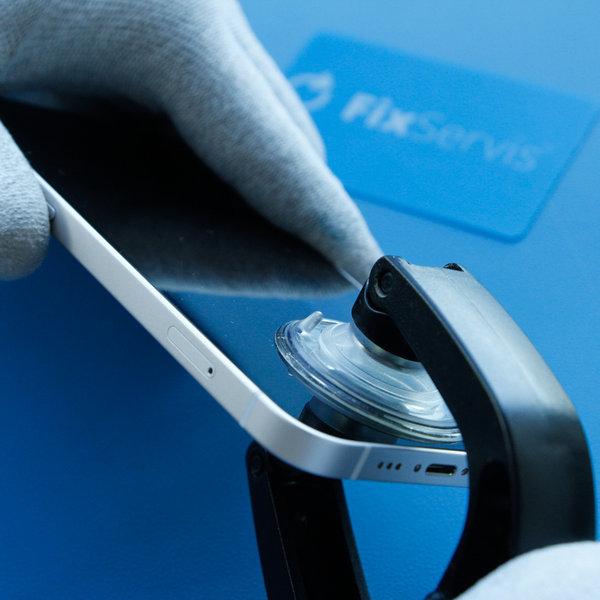

• Postavite priseske blizu spodnjega roba iPhona, enega spredaj in drugega zadaj, in ga nežno potisnite na svoje mesto.
• Varno držite svoj iPhone in z nežnimi priseski ločite zaslon od hrbtne strani telefona.
• Po ločitvi zaslona pribl. 3 mm od zadnje strani vstavite kartico Fixservis v režo.

Lepilo, ki drži zaslon na mestu, je zelo močno, zato ustvarjanje te začetne vrzeli zahteva precejšnjo silo. Če imate težave, ponovno segrejte spodnji rob in večkrat nežno potisnite zaslon navzgor in navzdol, da oslabite lepilo, dokler ne ustvarite vrzeli za vstavljanje kartice Fixservis.

• Ko uspešno odstranite lepilo z robov, odstranite priseske.

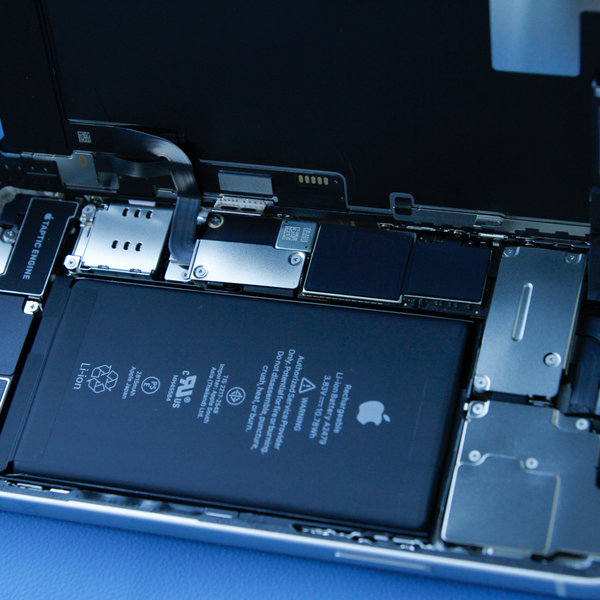

• Odprite iPhone tako, da obrnete zaslon v levo kot knjigo.
• Priporočamo, da zaslon podpirate, da ne boste odtrgali ploščatega kabla, ki drži zaslon s sistemske plošče.

Za zdaj ne poskušajte popolnoma odklopiti zaslona, ​​saj ga nekaj lomljivih ploščatih kablov še vedno povezuje z matično ploščo iPhona.

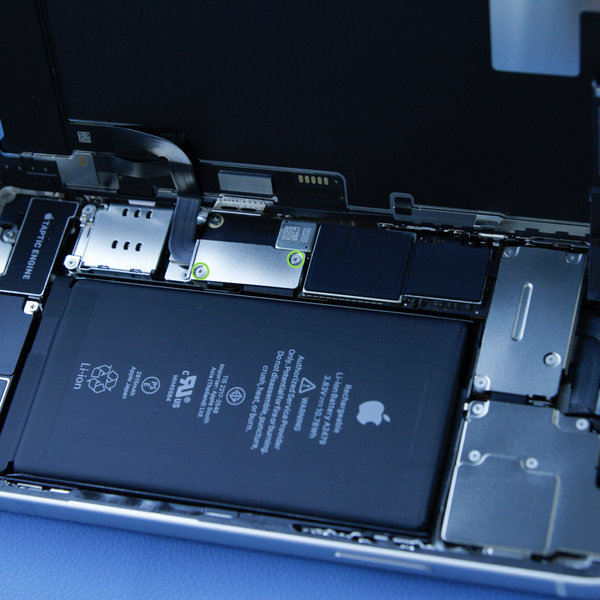

• Odstranite dva 1,1 mm dolga vijaka s pentalobe izvijačem (Y), ki pritrjujeta pokrov konektorja, in jih hkrati odstranite.

Med popravilom sledite vsakemu vijaku, da se prepričate, da se vrne točno tam, od koder je prišel, da preprečite poškodbe vašega iPhone-a.

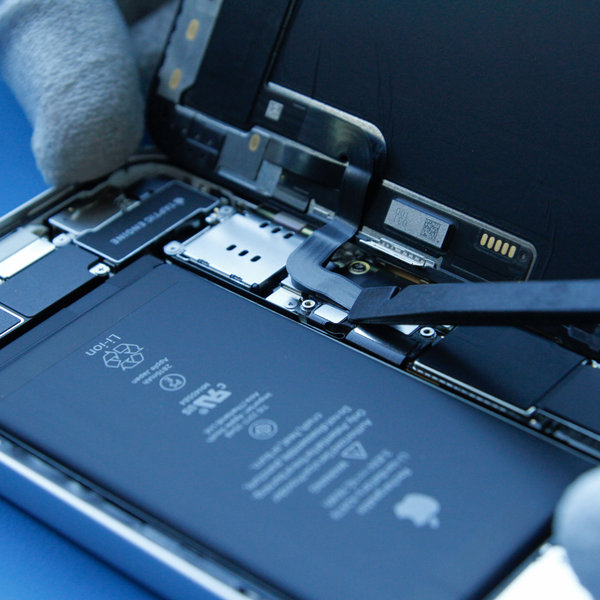

• S konico Spudgerja odklopite konektor baterije na sistemski plošči s sistemske plošče.
• Konektor rahlo upognite stran od sistemske plošče, da preprečite nenamerni stik z vtičnico in napajanjem telefona med popravilom.

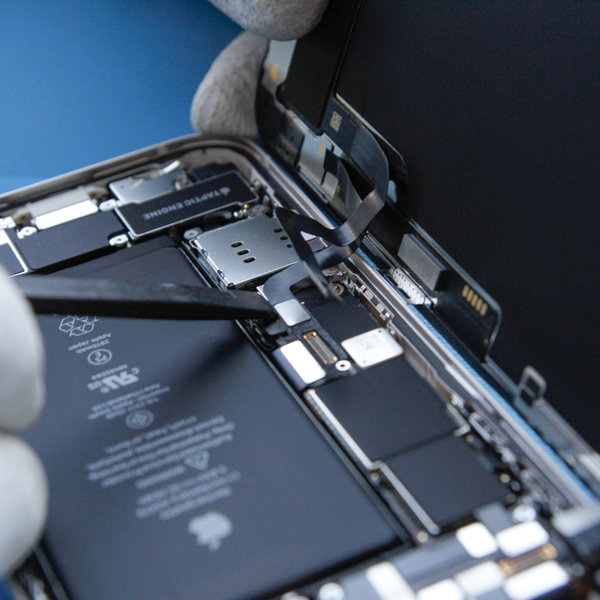

• Odklopite ploščo OLED in priključek kabla digitalizatorja s pomočjo Spudgerja.

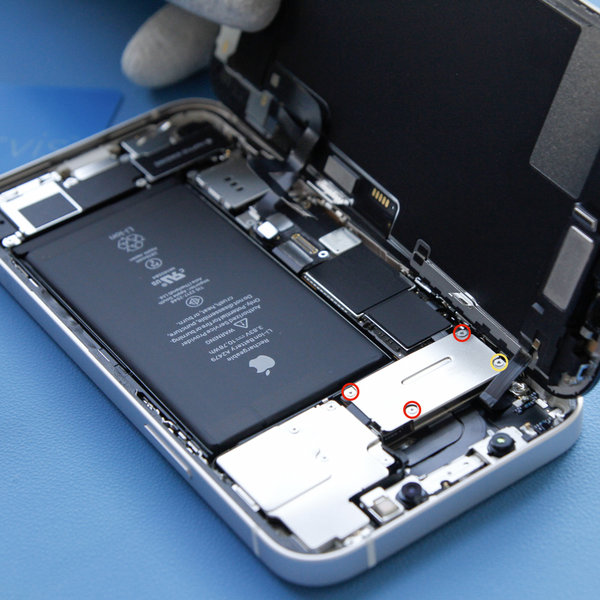

• Z izvijačem Pentalobe odstranite štiri vijake, s katerimi je pritrjen pokrov priključka sprednjega senzorja:

- Trije vijaki dolžine 1,1 mm

- en vijak dolžine 1,4 mm

• Nato odstranite pokrov.

Med popravilom sledite vsakemu vijaku, da se prepričate, da se vrne točno tam, od koder je prišel, da preprečite poškodbe vašega iPhone-a.

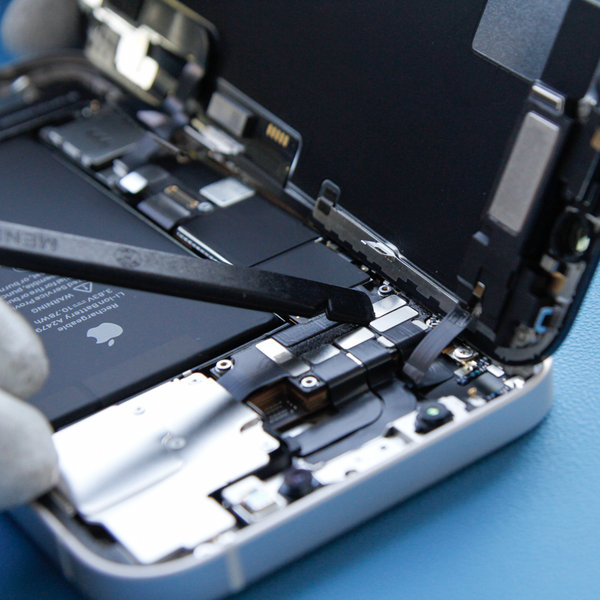

• Odklopite priključek kabla sklopa sprednjega senzorja s pomočjo Spudgerja ali žeblja.

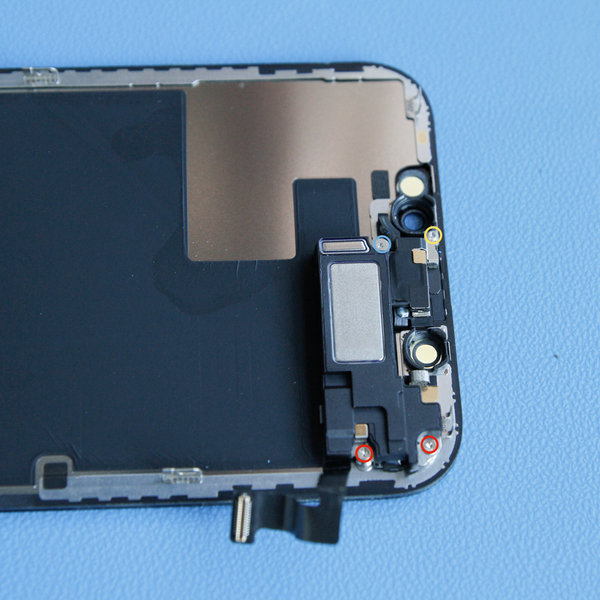

• Odstranite štiri vijake z izvijačem Pentalobe, s katerimi je sklop senzorskega zvočnika pritrjen na zadnjo stran zaslona:

- Dva križna vijaka dolžine 1,4 mm

- En vijak Y000 dolžine 1,7 mm

- En 1,2 mm dolg vijak Y000

• Zvočnik slušalke je rahlo zataknjen na mestu.
• Uporabite Spudger, da nežno dvignete zgornji rob zvočnika.

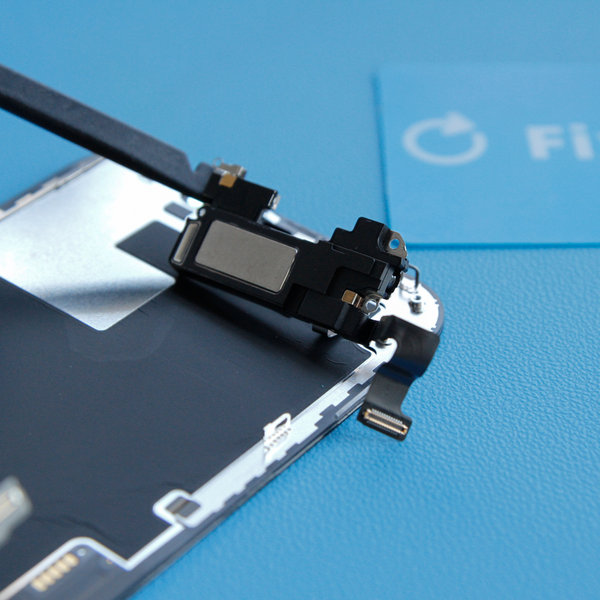

• Obrnite sklop zvočnikov navzdol in ven iz zgornjega roba zaslona.

Zvočnik ostane pritrjen z zelo tankim ploščatim kablom. Pazite, da kabla ne napnete ali poškodujete.

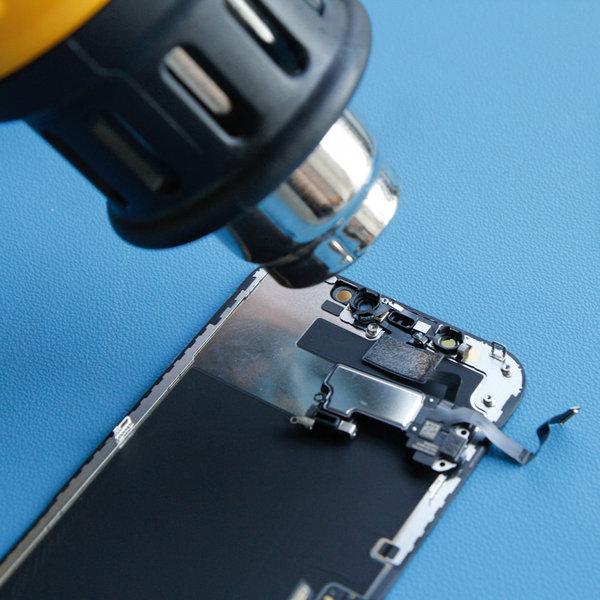

• Uporabite sušilnik za lase ali toplotno pištolo na zgornji sprednji strani zaslona za 1-2 minuti, da zmehčate lepilo za namestitev senzorja.

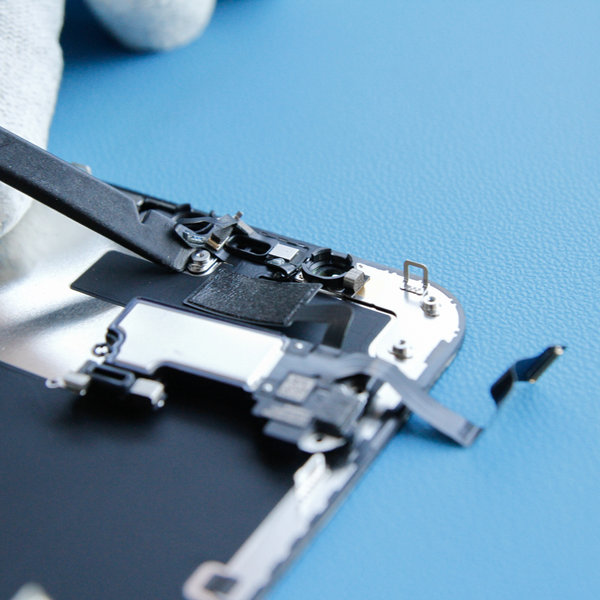

• Uporabite Spudger, da dvignete in ločite senzor zunanje svetlobe od zareze na sprednji plošči.
• Nato ga odstranite s pinceto.

Bodite previdni, da ne poškodujete trakastih kablov svetlobnega senzorja, ko dvignete.

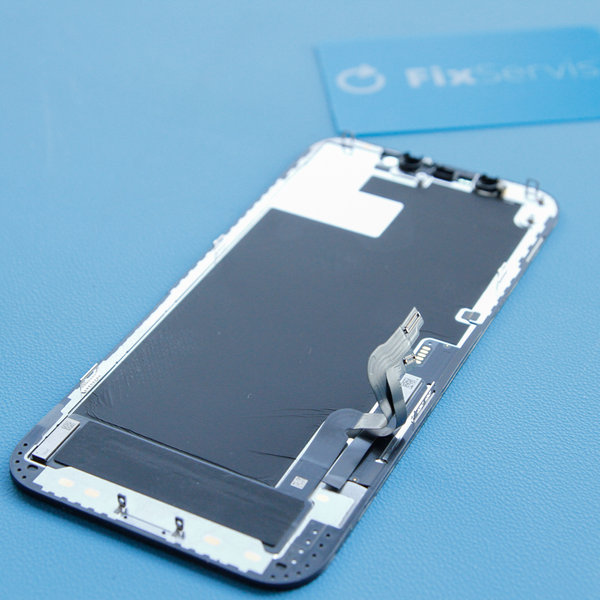

• Namestite sklop zvočnik + sprednji senzor na nov zaslon LCD.

Za ponovno namestitev sledite tem navodilom v obratnem vrstnem redu.
